ملخص

ZJ70 / 4500LDB جهاز الحفر

SINOPEC Shengli Oilfield Highland Petroleum Equipment Co.Ltd

جهاز الحفر ZJ70 / 4500LDB مناسب لبئر 7000 م (23000 قدم) مع أنبوب حفر 114 مم (4.5 بوصة) ، حيث يتم تشغيل الطاولة الدوارة عن طريق استقلالية تحويل تردد التيار المتردد ، وأعمال السحب ومضخات الطين يتم تشغيلها ميكانيكيًا.

1. ثلاث مجموعات من اقتران محرك الديزل وصندوق السلسلة بالكامل متحدان لقيادة أعمال السحب ، ومضخة الطين ، والطاولة الدوارة ، وضاغط الهواء الأوتوماتيكي والمولد الكهربائي الموفر للطاقة.

2. 2 ديزل + مولد توفير الطاقة يوفر الكهرباء.

3. يتم استخدام فرامل اللوحة مع الفرامل الدوامة الكهرومغناطيسية (أو فرامل Eton) جنبًا إلى جنب مع الجهاز الإضافي للصاري ، ويتم الحفر تلقائيًا والقيادة في حالة الخروج

4. محرك تحويل التردد AC 600kW ، 400V يقود الطاولة الدوارة لضبط السرعة.

5. الصاري عبارة عن هيكل من النوع K ، ويمكن أن يكون لأعلى ولأسفل ككتلة واحدة ، ومرضي لتركيب محرك علوي سعة 500 طن.

6. إرتفاع أرضية الحفر 10.5 متر ， ويتم تجميعها بعملية واحدة في الموضع السفلي.

7. يمكن تجهيز جهاز الحفر بنظام VFD و MCC. يستخدم VFD للتحكم في محرك الطاولة الدوارة ومحرك التغذية الأوتوماتيكي.

تخصيص

1. عمق الحفر الاسمي


   DPφ127mm 4000 ~ 6000m 13000 ~ 19600ft DPφ114
   ملم 4500 ~ 7000 م 14700 ~ 23000 قدم

2. الأعلى. تحميل الخطاف - 4500 كيلو نيوتن 1،012،500 رطل

3. الأعلى. وزن سلسلة الحفر - 2200 كيلو نيوتن 495000 رطل

4. قوة آلة السحب - 1470 كيلو واط 2000 حصان

5. عدد سرعات الرفع - 4 أمامية

6. قطر خط الأسلاك للرفع 38 مم 1-1 / 2 بوصة

7. خط نظام الرفع - 6 × 7

8. الأعلى. سحب الخط السريع - 485 كيلو نيوتن 109125 رطل

9. ضياء. فتح المنضدة الدوارة 952.5mm 37-1 / 2in

10. نوع وعدد مضخة الطين - F-1600 × 2

11. نوع الصاري / ارتفاع العمل - ك / 45 م

12. ارتفاع أرضية الحفر - 10.5 م

13. ارتفاع واضح لأرضية الحفر - 9 م

14. نوع وعدد محرك الديزل - A12V190PZL-3 ／ 0 × 3

15. قوة محرك ديزل واحد - 1100 كيلو وات 1500 حصان

16. سرعة تصنيف محرك الديزل - 1300r / min

17. نظام الغاز


    سعة تخزين الغاز - 2 + 2 × 2.5 م ³
    كحد أقصى. ضغط العمل - 1 ميجا باسكال

18. قوة مساعد مولد ديزل - 400KW × 2 (1088HP)

19. مشعب أنابيب الطين - 35 ميجا باسكال (ضياء .103 ملم)

20. سعة خزان الطين - 350 م ³

التخطيط العام

خمسة مجالات من تخطيط منصة الحفر:

1. منطقة أرضية الحفر: تشمل الصاري ، والقاعدة ، والطاولة الدوارة ، وأجهزة القيادة المستقلة ، ونظام الرفع ، والأدوات الميكانيكية لرأس البئر ، ومثبت الغلاف الهيدروليكي ، وبيت الكلب ، ووحدة التحكم في الحفار.

2. منطقة طاقة بيت المحرك: تشتمل على ثلاث مجموعات مقرنة محرك الديزل A12V190PZL-3 / O ، وصندوق السلسلة الكاملة ، وأدوات السحب ، ومجموعات المولدات الموفرة للطاقة ، ومجموعات ضاغط الهواء الأوتوماتيكي ، ومجموعات محركات الديزل ، وأجهزة تنظيف مصدر الهواء ، ومحرك التردد المتغير （VFD） و MCC بيت السيطرة.

3. منطقة ضخ الطين: 2 مضخة طين F-1600 ، صمامات سوائل الحفر ، مشعب وهلم جرا.

4. منطقة معالجة الطين وخزان المياه: تشمل خزان تدوير الطين وأجهزة تنظيف الطين وخزانات المياه وما إلى ذلك.

5. منطقة خزان الزيت: وتشمل أنواع مختلفة من خزانات الزيت والمضخات والخطوط.


   مخطط الحفارات في الرسم البياني التالي ، المساحة: 90 مترًا × 75 مترًا

مقدمة مكون

آلات السحب JC70LDB

• الأعلى. مدخلات الطاقة 1470 كيلو واط (2000 حصان)

• خط الأسلاك ماكس. اسحب 485 كيلو نيوتن

• قطر الأسطوانة φ770mm

• عرض خط سلك الطبل 1310 مم

• قطر خط الأسلاك φ38mm

• Drawworks التروس 4

• سرعة الرافعة 0.216 ~ 1.36 م / ث

• التحكم الآلي في الحفر 45kW / 400V

• سرعة الحفر 0.5-30 م / ساعة

• خطأ الحفر التلقائي 250 كجم

تركيب منخفض ، هيكل مانع للتسرب ، 4 مستويات من تروس قابض الإطارات الهوائية ، تزييت ، طبل الفلوت بما يتوافق مع مواصفات API ؛

استخدم فرامل من النوع المسطح السائل ، واستخدم فرامل التيار الدوامي DS70S (أو فرامل إيتون 436WCBD) كفرامل مساعدة ، مع نظام تبريد سائل 20 م ^{3 ؛}

مولد التردد المتغير مخصص لمحركات الحفر والرسم الأوتوماتيكية ، مع واقي كتلة التاج.

DZ450 / 10.5-S Substructure

1. المعلمة الأساسية

• قدرة شعاع دوارة للبنية التحتية 4500kN

• الحد الأقصى لحمولة ارتداد الأنابيب 2200 كيلو نيوتن

• ارتفاع أرضية المثقاب 10.5 م

• ارتفاع الهيكل 9 م

• ارتفاع البنية التحتية للأرضية الخلفية 0.8 م

• قدرة ارتداد الأنبوب (أنبوب حفر 114 مم) 7280 م

• مساحة الصاري 10 م × 12 م

2. ميزة

• وضع منخفض التثبيت ، هيكل كامل rasing. يتم تثبيت الدعامة والأرضية بعد رفع أرضية الحفر. تتكون البنية التحتية من البنية التحتية الأمامية والبنية التحتية الخلفية.

• تتكون البنية التحتية الأمامية بشكل أساسي من الطابق السفلي الأيمن والأيسر ، والعمود الأمامي ، والعمود المركزي ، وإطار التقشر المائل ، والعمود الخلفي ، ولوحة الأنابيب الرأسية ، وحزمة الطاولة الدوارة ، وما إلى ذلك.

• تتكون البنية التحتية الخلفية بشكل أساسي من الطابق السفلي للمحرك ، والطابق السفلي للسلسلة ، والطابق السفلي للرسم وما إلى ذلك.

• يتم توحيد جميع مكونات الطابق السفلي معًا بواسطة مسمار مخروطي ، وهو يلبي متطلبات تركيب الأجهزة ، والصاري ، ورفع الطابق السفلي وتشغيل منصة الحفر.

• يمكن تركيب أدوات سحب الرافعة إذا لزم الأمر. القبو المطابق للمواصفة API Spec4F والذي يبلغ وزنه 178 طنًا

3. شكل الهيكل وملحقاته

• هيكل القبو عبارة عن رفع دوار مع مقدمة مرتفعة ومنخفضة الظهر. جميع المكونات متصلة بواسطة محور الترباس. تتكون أرضية الحفر والمكونات والأجهزة الرئيسية من عملية واحدة في وضع منخفض. يمكن رفع أو تنزيل كل شيء بسهولة باستخدام أدوات السحب.

• تم تجهيز Mast بموقع التثبيت للمسامير الهيدروليكية ، والكماشة الهيدروليكية ، وملاقط السحب الهوائية وبعض الأجهزة الأخرى. يحتوي Mast أيضًا على طاولة دوارة وأجهزة محرك منضدة دوارة ومنزل للتحكم في الحفار ومنزل للكلاب.

• مجهزة بمشي الطوارئ ، سلم مستقيم وسلم دائري ، مصعد كهربائي صناعي. يوجد اثنان من جهاز التعليق BOP الهيدروليكي 20 طنًا تحت أرضية الحفر. كما تم تجهيز أجهزة استصلاح الطين

• تم تعيين الأرضية العريضة في يسار الطابق السفلي الخلفي ، وفي الأرضية العريضة ، تم تجهيز خزان مياه التليين وخزان زيت المحرك المستخدم وجهازي تعليق 1.5 طن وخزانات تخزين الهواء 2 م ^{3 .}

منظر جانبي للبنية التحتية

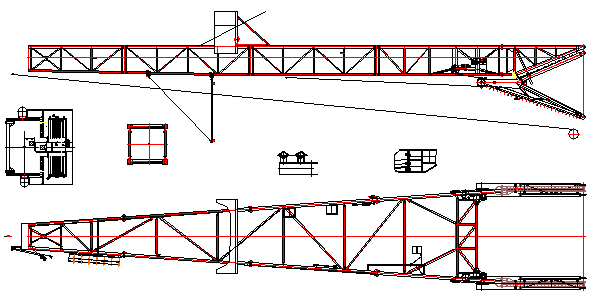

JJ450 / 45-K الصاري

وهي تتألف من الإطار الرئيسي للصاري وقطب الحلج. عمود الحلج مجهز بأجهزة تنفس هيدروليكية تستخدم أثناء رفع الصاري وهبوطه. تم تجهيز الصاري بواقي الخط الميت وأرضية مركزية قابلة للتعديل ودلو ملقط وجهاز تسلق مساعد ومثبت التثبيت السريع الخطي وجهاز تعليق 2.5 طن وثلاث حزم وزن وأجهزة طوارئ.

كما تم تجهيز الجعة والصغيرة الداعمين وداعمي النقل لرفع الصاري ونزوله. يتم تجميع الصاري بعملية واحدة في وضع أقل. يفي الصاري بمتطلبات تثبيت أجهزة محرك السقف المحمولة 500ST. الصاري يتوافق مع مواصفات API 4F. الوزن 105 طن.

المعلمات الأساسية:

• الأعلى. تحميل الخطاف (6 × 7 خطوط) 4500 كيلو نيوتن

• نوع الصاري / ارتفاع العمل K / 45.5m

• قدرة الرياح:

• حالة وقت وقت الحفر (بدون HP ، أنبوب كامل الحامل) 36 م / ث

• حافظ على حالة الأجهزة (بدون HP ، بدون أنبوب حامل) 47.8 م / ث

• رفع الصاري وهبوطه 8.3 م / ث

• قدرة التراص (φ114mm أنبوب الحفر 28 م أنبوب الوقوف) 7280 م

• طابقين ارتفاع التثبيت 24.5 م ، 25.5 م ، 26.5 م

شكل الهيكل وملحقاته

• الصاري هو نوع مفتوح من الأمام ، الإطار الرئيسي مصنوع من الفولاذ على شكل حافة عريضة. يتكون الصاري من وضع منخفض متصل بواسطة براغي مخروطية مزدوجة. استخدم أدوات السحب لمنصة الحفر أو أجهزة المحرك المساعدة لرفع أو نزول الصاري بالكامل.

• سلالم إلى تاج الصاري على يسار الصاري. السلالم المؤدية إلى منصة الأرفف الموجودة على يمين الصاري مجهزة بأجهزة تسلق مساعدة ، وأنابيب تعليق 2.5 طن ومصدات هيدروليكية.

• تم تجهيز آلة السحب الهوائية 5KN ، وكاميرا دوارة 270 درجة ، وأجهزة الطوارئ على منصة الأرفف. يتم وضع الجدار المضاد للرياح على ثلاثة جوانب منه.

• الصاري مجهز بأجهزة تثبيت الكماشة ، ومثبت الخط الميت ، وأرضية الأنابيب الحاملة ، وأرضية مركزية الغلاف. كل التخطيط منظم بشكل جيد.

• الصاري يفي بمتطلبات التركيب لـ 500 طن من أجهزة محرك السقف.

صندوق تروس السلسلة المركبة

الصندوق ملحوم بالكامل ، يتم تطبيق آلة الحفر الأرضية لإنهاء جميع عمليات ثقب المحور بعملية واحدة لضمان التوازي والدقة بين جميع المحاور. 8 صفوف 1¾ ″ يتم تطبيق محركات سلسلة الأسطوانة ؛ يتم تطبيق تزييت التغذية بالقوة على محركات السلسلة والمحور. يتم أيضًا استخدام مستشعر ضغط الزيت الإلكتروني. اثنان من مضخات الحفر 1600 وأعمال السحب مدفوعة بمحور عالمي. يتم تشغيل ضاغط الهواء والمولد 790KVA بواسطة مجموعة مشتركة بحزام ضيق من النوع V. يتم تطبيق ملف التبادل الحراري داخل الأجهزة لتحسين قابلية تطبيق الأجهزة.

• مدخلات الطاقة المقدرة: 1100 كيلو واط × 3

• تصنيف سرعة دوران الإدخال: 650 دورة في الدقيقة

• مع مضخة ماكس. الطاقة: 1176 كيلو واط × 2

• مع رسم ماكس. القدرة: 1470 ك

• مع مولد ماكس. القدرة: 600 كيلو واط

مربع مدفوعة منضدة دوارة

يتكون صندوق محرك المنضدة الدوارة من محرك تيار متردد متغير التردد 600kW / 400V ، وسرعة خفض تروس إلى الأمام ، وفرامل بالقصور الذاتي للإطار الهوائي ، ومحور عالمي لمنضدة دوارة مدفوعة.

• سرعة دوران الإدخال: 672 دورة في الدقيقة

• سرعة دوران الإخراج: 0 ~ 240 دورة في الدقيقة

• عزم الدوران المقدر: 38000 نيوتن متر و 60000 نيوتن متر

يمكن أن تفي بمتطلبات الحد الأقصى. عزم الدوران. عند التشغيل بشكل صحيح ، يجب أن يحد نظام التحكم الإلكتروني من عزم الدوران لضمان سلامة الحفارة.

طاولة دوارة

• الموديل: ZP-375

• قطر الفتحة: 952.5 ملم (37 درجة)

• الأعلى. الحمل: 5850 كيلو نيوتن

• معدل مدفوعة: 3.56

• الأعلى. سرعة الدوران: 300 ص / دقيقة

• الأعلى. عزم الدوران العامل: 33000 نيوتن متر

• بما يتوافق مع API Spec7K

مضخات الطين

• موديل F-1600

• تصنيف مدخلات الطاقة 1176kW

• تصنيف السكتة الدماغية 120 / دقيقة

• السكتة الدماغية المصممة 114 / دقيقة

• الأعلى. ضغط المضخة 35 ميجا باسكال

كتلة التاج

كتلة التاج TC-450

• الأعلى. الحمل: 4500 كيلو نيوتن

• قطر حبل أسلاك الفولاذ: 38 مم

• رقم المبنى الرئيسي: 7

• قطر الكتلة الرئيسية: 1524mm

• رقم كتلة النازح: 1

• الرقم الإضافي: 4

• وفقًا للمواصفة API Spec 8A و API Spec 4F

كتلة السفر

كتلة السفر YC-450

• الأعلى. الحمل: 4500 كيلو نيوتن

• قطر حبل أسلاك الفولاذ:
  38 مم

• رقم المبنى الرئيسي: 6

• قطر الكتلة الرئيسية: 1524mm

• وفقًا لقواعد API Spec 8A

صنارة صيد

خطاف DG-450

• الأعلى. الحمل: 4500 كيلو نيوتن

• قطر فتح الخطاف:
  220 مللي متر

• وفقًا لقواعد API Spec 8A

يدور على محور

SL-450 قطب

• الأعلى. الحمل: 4500 كيلو نيوتن

• الأعلى. سرعة الدوران: 300r / min

• الأعلى. ضغط العمل: 35 ميجا باسكال

• وفقًا لقواعد API Spec 8A

أدوات الحفر

مجهزة بنظام المراقبة الأوتوماتيكي لمعلمات الحفر Wellwizard ™ المصنعة من قبل شركة Datalog أو عدادات الحفر Shanghai Shengkai وما إلى ذلك (يقرره المستخدم). في الوقت الحقيقي ، قم بمراقبة عملية البناء بأكملها وتوفير معلمة ودليل موثوق به لبناء الحفر.

نظام التشغيل

• القوة الرئيسية ： A12V190PZL-3 / O آلة اقتران محرك الديزل تم تصنيعها بواسطة Ji-Chai. إنها تنتج الطاقة لتسلسل صندوق التشغيل المركب من خلال عمود عالمي.

• المولد الكهربائي الموفر للطاقة: طاقة خرج المولد الكهربائي 790 كيلو فولت أمبير من خلال صندوق التشغيل المركب ويتم تشغيله بواسطة حزام ضيق من النوع V.

• مجموعة المولدات الإضافية: مزودة بمولدين بقدرة 400 كيلو وات / 400 فولت.

• التحكم في المنضدة الدوارة ذات التردد المتغير من خلال نظام النقل الكهربائي. التحكم في السحب في حالات الطوارئ ومولد التيار المتردد للحفر الأوتوماتيكي.

• يقوم منزل MCC بترتيب الطاقة إلى ناقل التيار المتردد الرئيسي للتحكم في جميع الأجهزة الإلكترونية للتيار المتردد مثل مولد التردد المتغير ونظام الإضاءة ونظام دعم المعيشة وما إلى ذلك.

نظام الدفع الكهربائي

في نظام التشغيل الكهربائي ، تتحكم خزانة التردد المتغير 630kW / 400V في محرك الطاولة الدوارة 600kW / 400V والذي يتم تشغيله بواسطة محرك التردد المتغير. خزانة ذات تردد متغير 55kW ، 400V تتحكم في محرك التردد المتغير لأداة السحب ، لتحقيق وظيفة الطوارئ ووظيفة الحفر الأوتوماتيكي.

يمكن لمحرك التردد المتغير للطوارئ بقدرة 45 كيلو وات أن يحمي من حادث الحفر عن طريق تحريك أداة الحفر تدريجيًا عندما لا تعمل أداة السحب أو تكون غير قادرة على العمل. إنها أيضًا قادرة على تحقيق الثقب التلقائي بسرعة ثابتة وحفر الضغط المستمر.

يقوم مركز التحكم في المحرك (MCC) بترتيب الطاقة إلى ناقل التيار المتردد الرئيسي للتحكم في جميع الأجهزة الإلكترونية للتيار المتردد مثل محركات التيار المتردد ونظام الإضاءة ونظام دعم المعيشة وما إلى ذلك. يتم تثبيت جميع الكابلات في خنادق الكابلات. يتم توصيل جميع الكابلات باتجاه أرضية الصاري ونظام التحكم الثابت ومنطقة دعم الماء / الزيت من المقابس الخارجية لمنزل التحكم الذي يتم تشغيله بالكهرباء ويتم توصيلها بمنافذ الكابلات في الخزانة والمحرك الكهربائي من خلال فتحات الكابلات.

نظام الغاز

يتكون نظام الغاز من وحدة مصدر الهواء المضغوط وخزان تخزين الهواء ومشعب التوصيل ونظام التحكم. تتكون وحدة مصدر الهواء من ضاغط هواء أوتوماتيكي لولبي ، وضاغط هواء لولبي كهربائي مع نظام تبريد ونظام فصل الزيت عن الماء ، ومجفف ، وخزانان لتخزين الهواء ، وفلتر هواء ، ووحدة زيت الضفدع وصندوق تحكم إلكتروني. مزود بأجهزة تحكم أوتوماتيكية. سوف توقف المضخة عندما يكون ضغط الهواء أقل من 0.8 ميجا باسكال أو أعلى من 1 ميجا باسكال.

أنبوب الطين عالي الضغط

ضغط العمل 35 ميجا باسكال

القطر الاسمي Φ103 مم (4 بوصات)

يتم استخدام أنبوب الحامل المزدوج ، ويتم زيادة ارتفاع أحد الأنابيب إلى 22.5 مترًا لإعداد وصلة أنبوب الحامل عند استخدام محرك السقف. حجز مواقع الوصلات والصمامات لمقاييس معلمات الحفر ، وعدادات سجل الآبار ، ومشعبات قتل الآبار ، وعدادات ضغط المضخة ، وأنابيب الملاط لتلبية متطلبات العمليات مثل الحفر ، وتدعيم الآبار ، وقتل البئر. تم إصلاح جميع الخراطيم.

غرفة جانبية لأرضية الحفر

تم تجهيز اثنين من منازل الكلاب. جدار بيت الكلب الأيسر مصنوع من الفولاذ المموج 3 مم وطبقة العزل الحراري 50 مم. تم تجهيز الأرضيات في بيوت الكلاب بطبقة مقاومة للانزلاق ، ومكيف هواء مقاوم للانفجار ، وسخان مقاوم للانفجار. يؤخذ بالاعتبار الكمية الكافية من منافذ الكهرباء. يمكن تقسيمها إلى ثلاثة أجزاء. الجزء الأمامي مجهز بمحطة ضغط هيدروليكي متعددة الوظائف وهو عبارة عن هيكل مفتوح يواجه جانبًا واحدًا من أرضية الحفر. الجزء الأوسط عبارة عن منطقة استراحة ، ومجهزة بمكاتب ، وكراسي ، ودفاتر ، ونوافذ تخطيطية ، ووحدة تحكم عن بعد للتحكم في الآبار ، وفتحات أنابيب مفتوحة من الأسفل. الجزء الخلفي مجهز بمصادر الضغط الهيدروليكي للفرامل القرصية وصندوق التحكم الإلكتروني لأرضية حفر الصاري.

يمكن تقسيم منزل الكلب الأيمن إلى جزأين: الجزء الأمامي مجهز بأدوات رأس البئر. الجزء الخلفي عبارة عن غرفة إصلاح بها خزانات أدوات ومكاتب عمل وسخانات وصندوق توزيع كهرباء مقاوم للانفجار لأرضية حفر الصاري بالكامل.

محطة هيدروليكية مدمجة

مجموعة مضخة آلة ملقط الضغط الهيدروليكي / الهواء ، مجموعتان من مجموعات مضخات آلة فرامل قرص الضغط الهيدروليكي ، ومجموعة مضخة دوران البنزين والتبريد ، وخزان الزيت ونظام التحكم الإلكتروني تشكل المحطة الهيدروليكية المشتركة. إنه يدعم الضغط الهيدروليكي للملقط الهيدروليكي ، القواطع الهيدروليكية ، المصدات ، ملقط الغلاف الهيدروليكي ، مكابح القرص الهيدروليكي.

غرفة التحكم في الحفار

مواد البناء الرئيسية للغرفة هي الفولاذ المقاوم للصدأ. في الغرفة ، تم تجهيز مكتب عمليات التحكم الإلكتروني المصمم المتكامل ومكتب العمليات الهيدروليكية / الهوائية ، ويمكن التحكم في الحفارة بالكامل لإجراء جميع أنواع عمليات الحفر المختلفة.

جميع الأجهزة في الغرفة مقاومة للانفجار. مكتب عمليات التحكم الإلكتروني هو ضغط إيجابي مقاوم للانفجار. يميل مكتب العمليات إلى أسفل إلى حد كبير من أجل المراقبة الواضحة والحصول على مساحة أكبر. إلى جانب تركيب نظام التشغيل ، يتم أيضًا تثبيت مؤشرات الوزن وشاشات عدادات الحفر وشاشات أجهزة المراقبة. إنه تصميم شخصي. يتم تركيب مكيفات الهواء الصناعية المقاومة للانفجار وزجاج مجلد بلاستيكي متعدد الطبقات وواقيات سقف ومساحات.

نظام النفط والغاز

يتكون النظام من خزانات النفط ، وخزانات المياه ، وفتحات خطوط الأنابيب الأرضية لتزويد النفط / الماء / الهواء ، وفتحات كابل أرضية حفر الصاري ، ومشعبات الأنظمة ذات الصلة.

يتم استخدام مواد مقاومة للهواء مقاومة للزيت في أنبوب إمداد الزيت. جميع الصمامات من الفولاذ المقاوم للصدأ.

تحتوي فتحات الأنابيب الأرضية على واجهات لخزانات الزيت وخزانات المياه.

تم تصنيع أنظمة الإمداد بالنفط وإمدادات المياه لتكون مانعة للتجمد وعازلة للحرارة. إنه مضمون أن الحفارات يمكن أن تعمل بشكل صحيح في بيئة -350 درجة مئوية.

قطع غيار للتجميع

يشمل العمود العام ، ولوحة التوصيل ، والمثبتات ، والحراس ، والمفاصل ، والخطوط ، وأقراص التشفير ، وأجهزة الإرسال ، وجميع أنواع الصمامات المختلفة ، والمفاتيح ، والمفاصل الجزئية ، وملاجئ الغرف الميكانيكية وما إلى ذلك. يتم تثبيت الترميزات الإضافية على المحور الطرفي الحر للمحرك وقائد الغاز لبراميل السحب بشكل منفصل.

أرضية الحفر ، غرفة ضخ الآلة ، نظام معالجة الطين مجهزة بمأوى مقاوم للرمل.

آحرون

يستخدم الصمام الكهرومغناطيسي ذو الحالة المغلقة بضغط اسمي 1 ميجا باسكال لتوصيل أو قطع وصول قابض محرك الطوارئ. يتم توصيل ناقل التحكم بترحيل وسيط لوحدة التحكم. يتم توصيل المرحل بمخرج معين من PLC.

هناك نوعان من مفاتيح الضغط التي يكون ضغطها الاسمي 1Mpa. وهي متصلة بوصول التحكم للقوابض عالية ومنخفضة السرعة بشكل منفصل. وتتمثل الوظيفة في الحكم على ما إذا كان القابض عالي السرعة ومنخفض السرعة منفصلين. عند تشغيل القابض عالي السرعة ومنخفضه ، بمجرد اكتشاف PLC للإشارة ، سوف يقطع الصمام الكهرومغناطيسي ويتحكم في المحول لإيقاف المحرك.
